TV plafondbeugel ScreenTrain - Checklist voor montage

Op deze pagina leest u waar u op moet letten om de tv-beugel ScreenTrain probleemloos in uw pand te kunnen installeren.

De checklist bestaat uit 2 items:

1. Beoordeling van de benodigde ruimte in uw pand

2. Controle van de ligging van de voedingskabels (voeding, antennekabel, HDMI-kabel, enz.) naar de tv-beugel ScreenTrain

1.1 Controleer of er voldoende vrije ruimte aan het plafond is voor de ScreenTrain.

- Deze is 33,5 cm breed.

- Afhankelijk van de uitvoering is dit maat "A" in de lengte:

2 meter ScreenTrain:

210,6 cm plus 2x 2,3 cm montagetraject van de zijkappen = 215,2 cm

3 meter ScreenTrain:

310,6 cm plus 2x 2,3 cm montagetraject van de zijkappen = 315,2 cm

4 meter ScreenTrain:

410,6 cm plus 2x 2,3 cm montagetraject van de zijkappen = 415,2 cm

1.2 Controleer of er voldoende ruimte is voor de gewenste verplaatsing van de TV plafondbeugel ScreenTrain.

Controleer ook de ruimte die nodig is voor een tv-rotatie (afhankelijk van de grootte van je tv) als je dit ter plekke wilt doen. Controleer ook de plafondhoogte van uw pand op compatibiliteit met de onderstaande afmetingen "B min" en "B max". U kunt ook korte verticale beugels als accessoires krijgen.

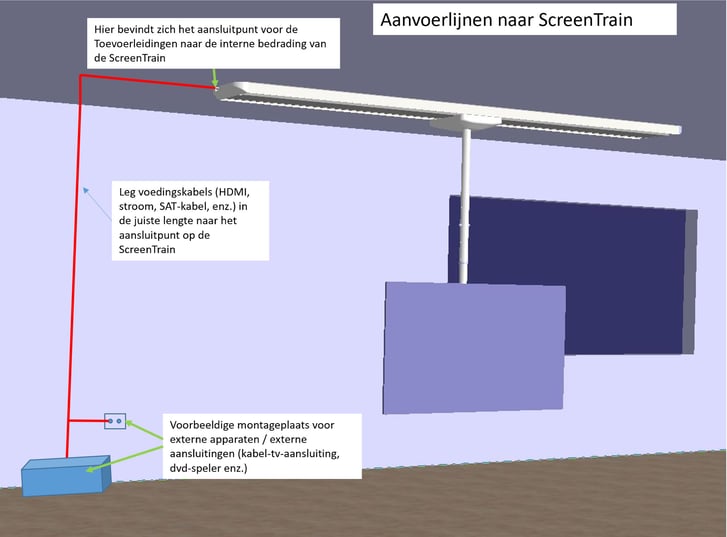

Onderstaand schema toont een voorbeeld van een concept voor het leggen van de inkomende kabels. U hoeft alleen uw kabels tot aan de zijkap van de ScreenTrain te leggen (in-wall of on-wall). Sluit vervolgens de interne kabels van de ScreenTrain aan op je toevoerleidingen aan de ene kant en op je tv aan de andere kant --> klaar

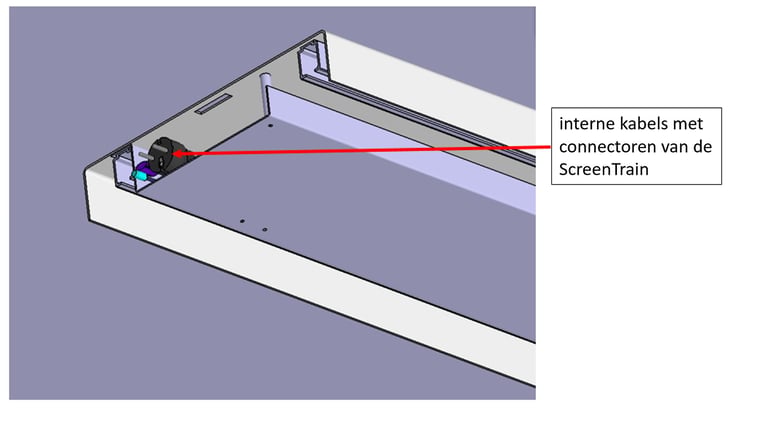

De interne aansluitingen voor de kabeldoorvoeren naar de ScreenTrain bevinden zich aan de voorzijde van de ScreenTrain onder het zijdeksel

2.1 Leggen van de toevoerleidingen "inbouw" ("Opbouw leggen" zie 2.2)

De kabeldoorvoer door het plafond is gepositioneerd ten opzichte van de ScreenTrain zoals hieronder gedimensioneerd. De diameter van het gat mag maximaal 6,5 cm zijn, zodat de zijafdekking het later volledig bedekt. De kabels moeten ongeveer 15 cm uit het plafond steken.

2.2 "Surface" kabelgeleiding De toevoerleidingen naar de ScreenTrain kunnen ook, nadat de ScreenTrain aan het plafond is gemonteerd, via kabelgoten worden geleid. Leg eenvoudig een kabelgoot van 40 mm x 20 mm tot aan de zijkap van de ScreenTrain. U ontvangt een zijdeksel met een passende uitsparing voor de kabelgoot.

Als u punt 1 en 2 van de checklist heeft doorlopen, staat niets u meer in de weg om de tv-beugel ScreenTrain in uw pand te installeren.
